Pied de mât Edel 4 (plan)

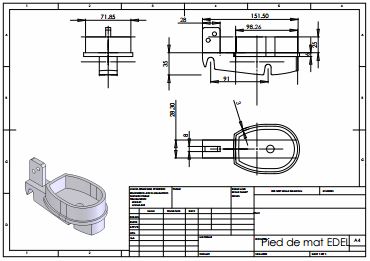

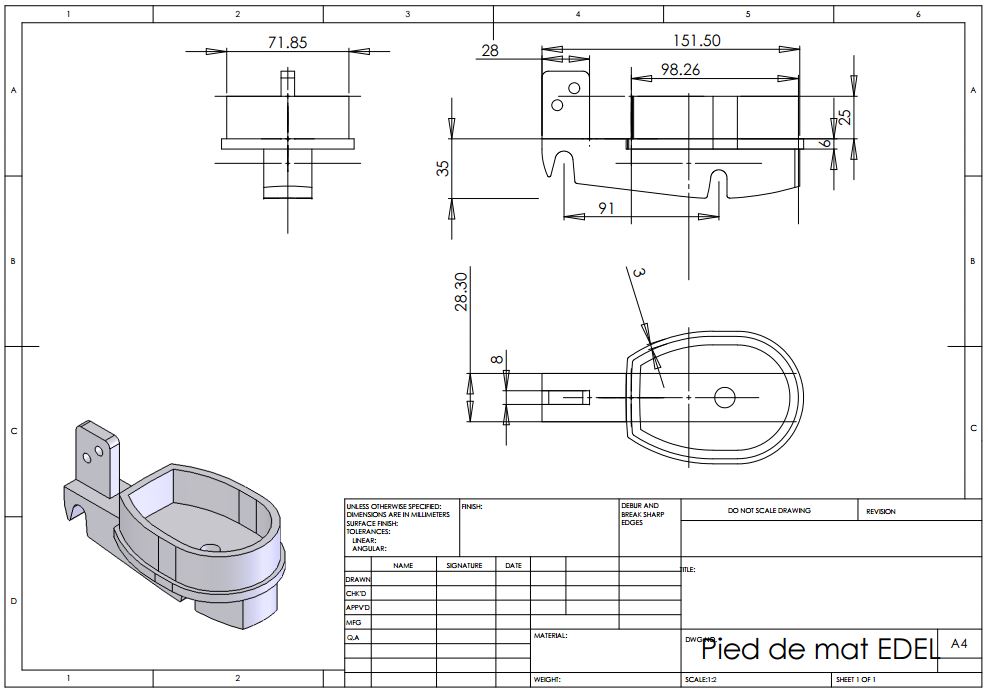

Comme cela était annoncé lors dans la Newsletter de Décembre 2015, la fabrication du pied de mat (Edel) est relancée. L’artisant en charge du projet à réalisé un plan à l’echelle 1/2 afin que vous puissiez vérifier la compatibilité avec votre pied de mat si votre Edel n’est pas un Edel 4

N’ayant aucun plan des différentes pièces des Edels, je ne suis pas en mesure de répondre à la demande du sondage « Je suis interessé pas un sabot de pied de mat pour un Edel X » Il vous appartient de vérifier que vos quôtes correspondent ou non aux quôtes fournies dans ce plan ou de me fournir un plan à l’echelle. Ce contrôle de quôtes nous permettrait également de savoir quels sont les modèles d’Edel compatible.

Un email à été transmis à Marc Edel afin de savoir s’il peut nous venir en aide en nous fournissant une copie des plans des sabots. Cette aide nous serait extremement précieuse et nous ferait gagner un temps et un coût non néglieable. Wait and see…

Voici le prototype réalisé qui à servi à contrôler son positionnement au nieau du pied de mât et son encastrement dans le mât.

Suite aux tests réalisés avec ce proto, j’ai demandé une légère modification qui devrait rendre bien service aux marins. L’ajout de 2 x 4 trous de chaque côté afin de pouvoir y fixer des poulies permettant les renvois vers le cockpit. Voici une ébauche de cette modification :

Votre collaboration au sondage :  est primordiale afin de définir le coût de production le plus bas possible lors de la négociation en fonction du nombre de participant.
