OpenCPN : Raccorder un GPS (usb)

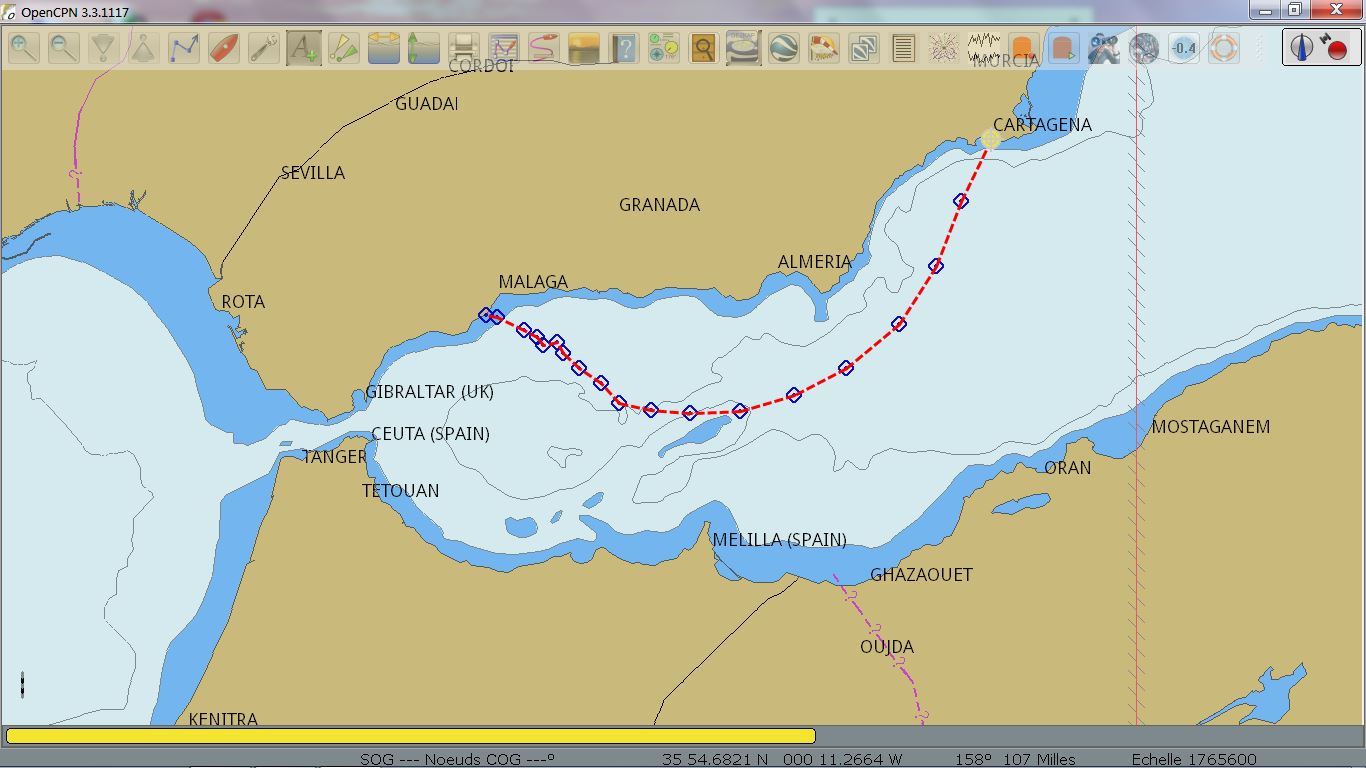

Open CPN est un traceur logiciel pour la navigation. L’avantage de ce logiciel est qu’il est libre de droit donc non soumis à l’achat d’une licence pour l’utiliser à bord. OpenCPN est une application pour laquelle il est possible d’étendre les fonctionnalités en y greffant des ‘Plugins’ .

Parmis ces plugins, voici ceux que j’utilise courament :

Ces différents plugins feront l’objet d’un article qui permettra de mieux en comprendre leur fonctionnement.

Après avoir téléchargé et installé OpenCpn cela ne vous suffira pas pour naviguer avec. Le logiciel seul ne sert pas à grand chose en l’état (en fait si mais cet aspect sera abordé ultérieurement). Pour localiser votre position et l’afficher sur OpenCpn il vous faudra y raccorder un GPS.

La solution la plus simple consiste à brancher un gps usb, comme celui ci-dessous. Vous en trouverez facilement sur Internet pour une quarantaine d’euros.

Modèle à privilégier	Modèle à éviter

Si vous n’êtes pas encore équipé, je vous recommande l’achat d’un modèle à cordon plutôt qu’un modèle sans cordon. En effet, même si nos voiliers sont à coque plastique, l’avantage du cordon c’est que vous pourrez placer le recépteur pret d’un hublot ou sur le roof afin d’améliorer la réception.

Points à vérifier lors du choix du GPS :

• S’assurer que le gps est fourni avec des drivers adaptés à votre systeme d’exploitation (Linux ou Windows)
• Le temps de reconnaissance (détection du signal) à froid du gps auprès des satellites doit être le plus court possible.
• Chipset SiRF Star III (vous garantira un minimum de qualité au niveau de la détection et du suivi)
• Haute sensibilité (afin que le gps capte plus aisément les satelites)
• Compatible NMEA 0183 (permet à opencpn de travailler avec le GPS)
• S’assurer qu’il est waterproof (si jamais vous le placez sur le roof et qu’il se met à pleuvoir !)
• Compatible WAAS ENGOS

Installer le GPS (Windows)

1. Si votre gps est fourni avec un mini cd contenant le driver (fichiers qui permettent à votre GPS d’être reconnu par votre ordinateur) procéder à son installation en suivant les instructions du fournie avec le GPS
2. Brancher votre gps USB à votre Ordinateur.

Port de communication

Lorsque vous brancher un nouvel appareil USB à votre ordinateur sous windows, celui-ci établi un canal de communication entre l’appareil branché et le pc. Pour faire simple on va dire que ce canal de communication est appelé Port COM. Votre ordinateur attribue un n° d’identifiant à ce port COM (en fonction de la prise USB utilisée).

Il nous faut donc maintenant connaître ce numéro de port COM qui nous sera primordial pour paramétrer notre GPS dans OpenCPN.

1. Faire un clic droit sur Poste de Travail
2. Sélectionner l’option Propriétés
3. Dans la fenêtre qui vient de souvrir (Propriétés system), cliquer sur l’onglet : Matériel

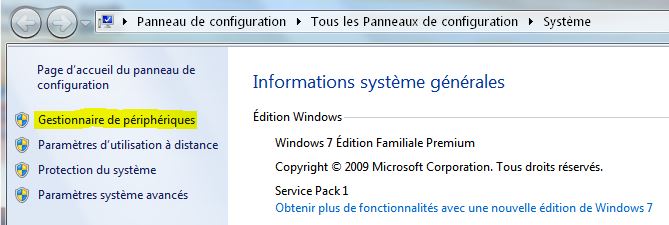

  4. Cliquer sur le bouton Gestionnaire de pérphérique :

Sous Windows XP	Sous Windows 7

  5. Cliquer sur le (+) devant l’option Ports (Com et LPT) :

  6. Là, vous verrez apparaitre une ligne correspondant à la marque de votre GPS usb avec entre parentèse le mot COM suivi d’un chiffre

(au moment de la rédaction de cet article le GPS est au bateau. Je suis donc dans l’impossibilité de vous montrer le port com affecté à celui-ci !)

  7. Noter sur une feuille ce numéro de port COM (exemple : COM4, c’est celui que Windows7 à affecté au GPS )

Le port COM attribué au GPS par windows restera le même à chaque utilisation tant que vous brancherez votre GPS sur la même prise USB de votre ordinateur !

Déclarer la présence du GPS dans OpenCPN

1. Si votre GPS n’est pas raccordé à votre ordinateur, branchez-le.
2. Lancer OpenCPN
3. Dans la barre de menu, cliquer sur l’icone (boite à outil)
4. Cliquer sur l’icone :

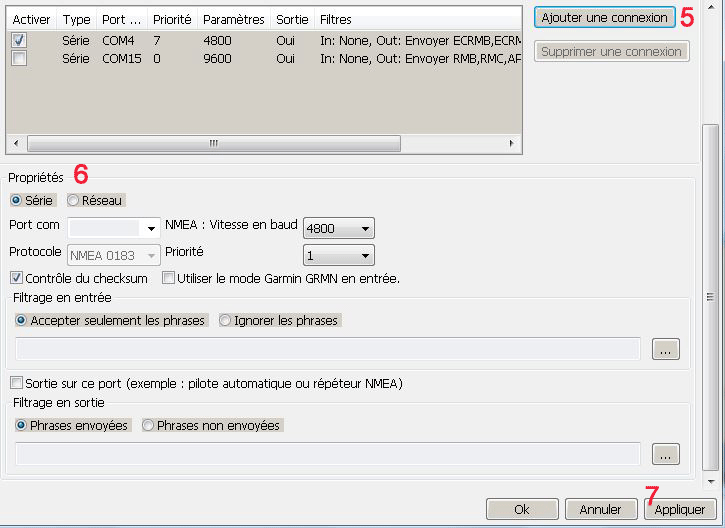

	5 : Cliquer sur : Ajouter une connexion
	6 : Paramétrage de la connexion
	Type du port : Série Port Com : Dérouler la liste et sélectonner le port Com que vous aviez noté sur une feuille (celui qui correspond à votre GPS) Vitesse en baud : Sélectionner 4800 Protocole : NMEA
	7 : Cliquer sur Appliquer

Pour s’assurez que le GPS est dans de bonne condition d’utilisation, faites en sorte de placer le GPS à proximité d’une fenêtre ! Selon le délais de détection à froid le GPS peut mettre plus ou moins longtemps à capter des satellites.

Pour vérifier que le GPS communique avec OpenCPN vous pouvez cocher la case : Ouvrir la fenêtre d’affichage des données NMEA. Si vous avez paramétré correctement votre connexion vous verrez défiler une série de lignes (trames NMEA).

Si vous ne voyez pas défiler des lignes (hors caractères hierogliphe qui signifieraient que la vitesse en baud est mal paramétrée), laissez un post dans le du site afin que l’on puisse vous venir en aide.

A présent vous pouvez valider votre connexion en cliquant sur : OK

Est-ce-que le GPS réceptionne ?

Lorsqu’OpenCPN est démarré vous avez toujours la possibilité de vérifier (sans aller voir dans la configuration du logiciel) si le gps est en réception de données ou pas et quelle est la qualité du signal.

	Votre GPS réceptionne des données
	Le GPS ne réceptionne pas.

Quelle est la qualitée de la réception du GPS ?

Pour la qualité de la réception c’est un peu comme sur un téléphone mobile. Plus vous aurez de barres verte apparaître meilleur est le signale (donc votre positionnement).

	Le gps réceptionne entre 1 et 4 satellites	Opencpn doit être utilisé avec la plus grande précaution !!! Un minimum de 3 satellites est nécessaire pour procéder à un positionnement correct
	Le gps réceptionne entre 5 et 9 satellites	La navigation peut se faire à l’aide d’OpenCPN toutefois le degré de précision n’est pas optimum
	Le gps réceptionne plus de 10 satellites	La navigation et le degré de précision sont optimum (Dans les meilleurs condition et en fonction de votre GPS le degré de précision peut aller jusqu’à 3 mètres

Maintenant OpenCpn doit positionner un bateau, votre position actuelle, sur la carte (affiché en rouge lorsqu’il y à réception du GPS, sinon le bateau est GRIS).

	Votre bateau est positionné à l’aide du GPS (le gps est en mode réception)
	Votre bateau n’est plus localisé par le GPS !

N’hésitez pas à consulter le site SHORELINE (Menu Thème : Navigation électronique / Tutorial). Ce site est très complet et en Français. Malgrés tout si vous rencontrez des soucis. Faites-en part dans le forum OpenCPN du site afin que nous puissions vous aider.
